一台VLAN交换机，单线复用，怎么设置，求高人指点？？

有点紧张

弱电箱里：光猫+VLAN交换机
弱电箱到各房间及客厅都只有一个网口
路由器放客厅，用此中兴路由拨号上网。

原来用的傻瓜交换机看教程说要带VLAN交换机。单臂路由方式
我换了个带VLAN交换机。我不看IPTV。

需要达成的效果：光猫通过交换机1口入，2口接路由WAN，路由WAN单线回程。
把网络分享给接交换机3-9号的其它设备。
大家说我路由还要设置。我路由开DHCP 设置了拨号上网。
但是现在不通，不知道问题出在那里。大佬能不能指点下

盖茨

你这天天走歪路，根本不需要设置vlan。


1、主路由器设置静态IP上网，设置成光猫的网段IP。确保主路由器开启了DHCP，且网段跟光猫网段不同。
2、光猫关闭DHCP和Wifi
3、尝试短接你的路由器，就是一根短网线连接WAN和LAN，另一个LAN口接通向弱电箱交换机。
如果路由器不支持短接（有些路由器支持短接，有些不支持），那么这里也加一个交换机。
两根短网线接这个交换机，以及主路由器的WAN和LAN。
这个交换机上，再接一根网线，连接弱电箱里的交换机。

HOH

咨询费10U　

lycw

接设置vlan网口的路由器就可以啊，
例如openwrt系统

交换机1口和2口设置vlan10，1口带标签，2口不带标签，2口接路由器wan口，wan口设置vlan10.
345口设置vlan20，3口带标签，45口不带标签，3口接路由器lan口，lan口设置vlan10

红蜘蛛

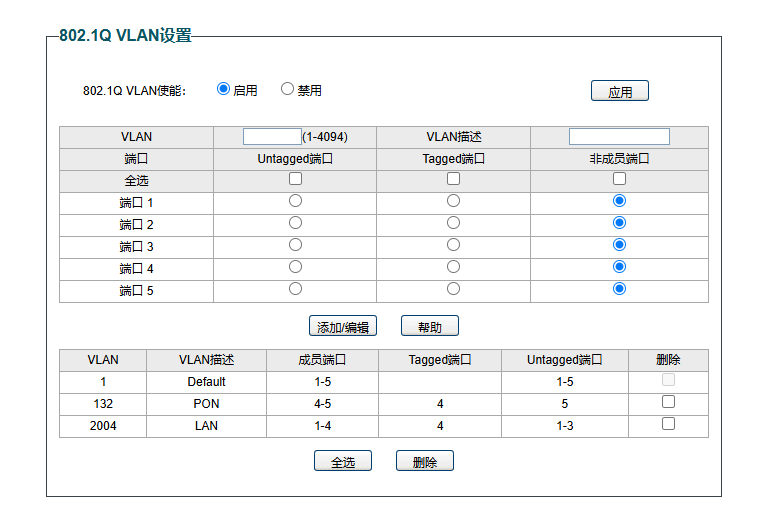

我去交换机看了一下 配合爱快单臂路由

红蜘蛛

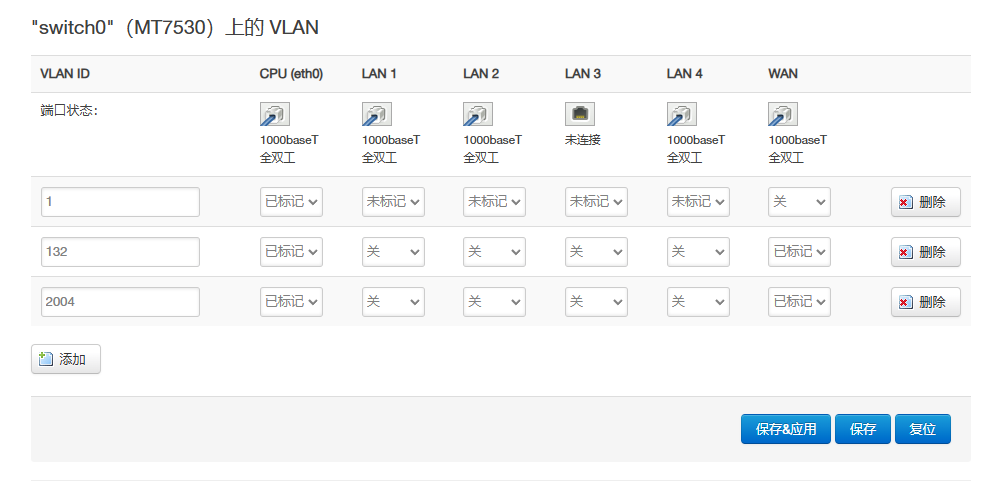

抄我作业就可以了

有点紧张

红蜘蛛 发表于 2024-12-9 20:22
抄我作业就可以了

兄弟你不能搞个图床，图片太小看不清呀。
用我签名图床。
我光猫接1，2接客厅网口，客厅网线接wan口
怎么设置让这个路由上的wan可以拨号有可以回传

红蜘蛛

有点紧张 发表于 2024-12-9 20:33
兄弟你不能搞个图床，图片太小看不清呀。
用我签名图床。
我光猫接1，2接客厅网口，客厅网线接wan口

发个邮箱给我 我发图片给你抄作业

Phyton

50U包解决

iks有点紧张

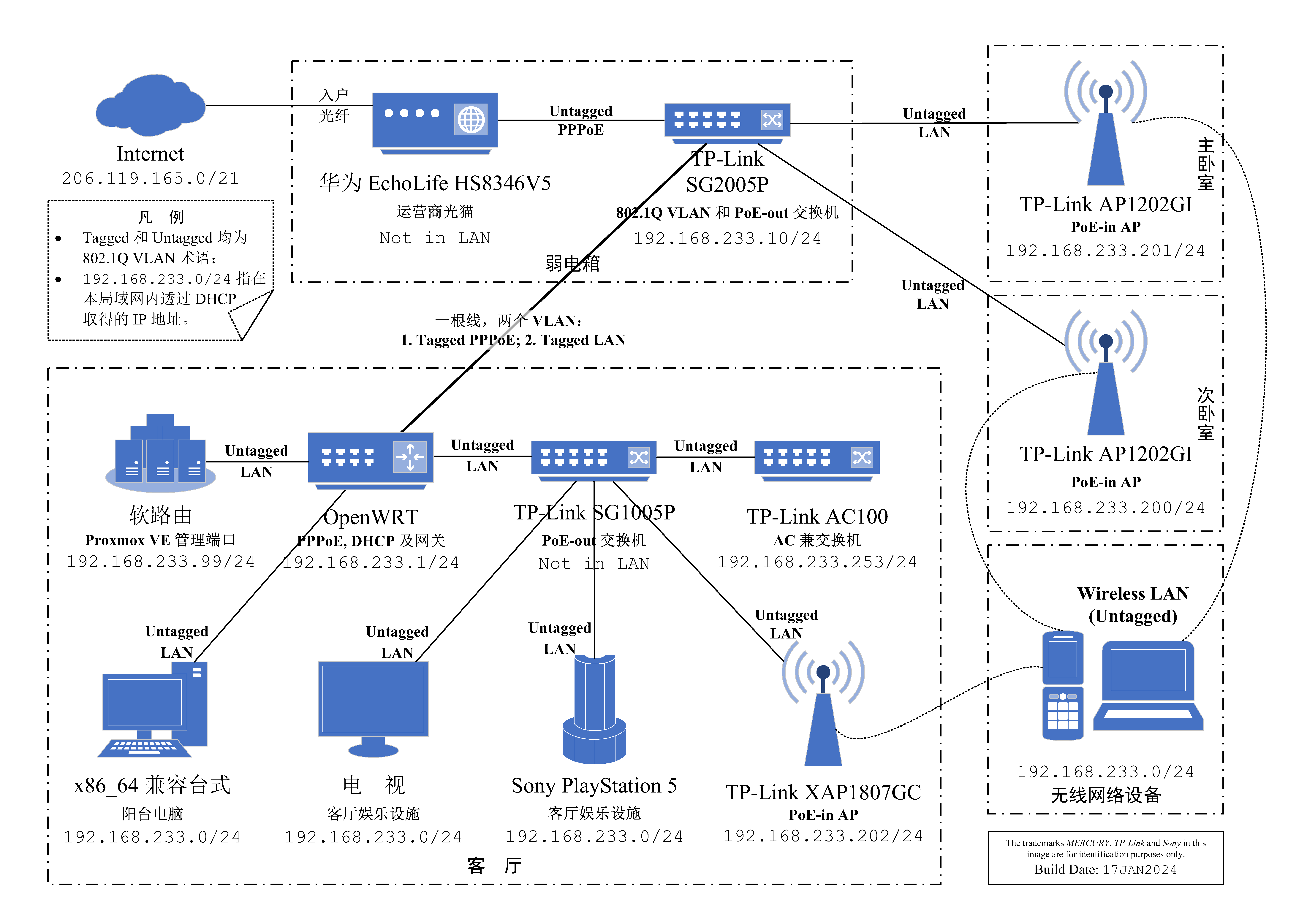

，，，差不多这样，光猫是没用的

iks 发表于 2024-12-9 21:09
，，，差不多这样，光猫是没用的

大佬你这家伙好复杂呀。我头都看晕了
